某重工公司齒輪箱狀態檢測應用案例

發布于:2022年07月07日 作者:西馬力 閱讀:632

檢測儀器:SPM設備狀態綜合分析系統Leonova Diamond

檢測技術BMA高清HD技術、時間同步平均測試

檢測對象:齒輪箱

檢測參數:軸承測試:100 階次, 1600 線數 齒輪測試:同步平均 200次


一、項目情況說明


二、測試工況及過程

1、齒輪箱無負載工作

2、由于測試條件所限,轉速近電機側采用可變轉速測試,遠電機側采用固定轉速測試


三、數據分析

一)輸入軸

1、輸入軸近電機側

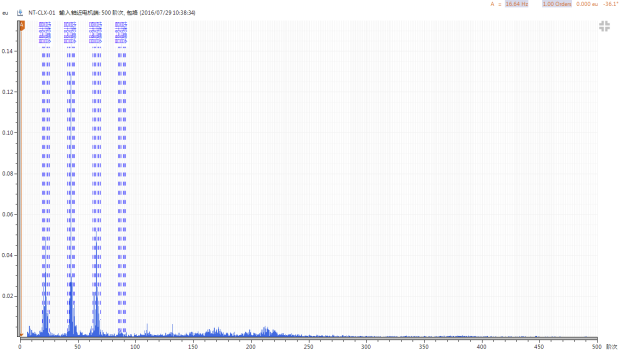

沖擊脈沖頻譜如下,無軸承故障征兆,僅齒輪(22)嚙合頻率突出,但值不高


振動加速度時間同步測量頻譜如下:值為0.19不高,突出為齒輪嚙合故障頻率,且2、3倍頻高,說明齒輪存在輕微不對中。

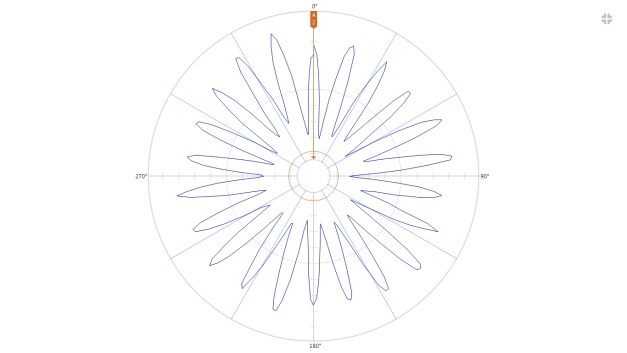

圓坐標圖如下:清晰的可以看出齒數為22個,且每個齒的沖擊值差不多不存在磨損。


2、輸入軸遠電機側

沖擊脈沖頻譜如下:無軸承故障征兆,僅齒輪(22)嚙合頻率突出,但值不高


二)特有減速軸

1、特有減速軸近電機端

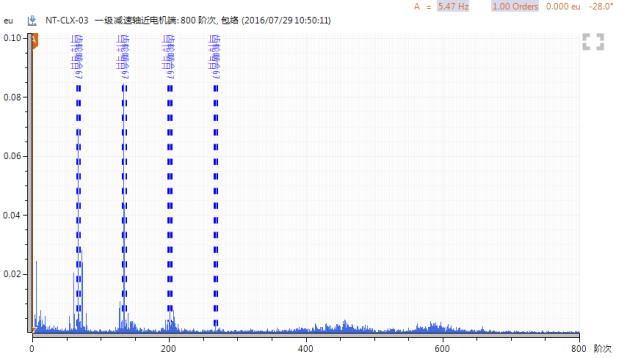

沖擊脈沖頻譜如下,無軸承故障征兆,僅齒輪(67)嚙合頻率突出,但值不高



振動加速度時間同步測量頻譜如下:值為0.13不高,突出為齒輪嚙合故障頻率,且2倍頻高,說明齒輪存在輕微不對中

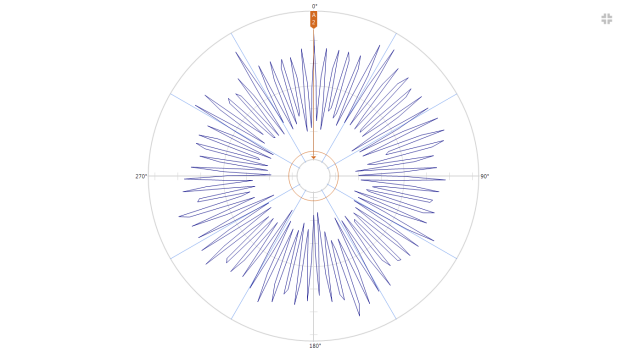

圓坐標圖如下:清晰的可以看出齒數為67個,且每個齒的沖擊值差不多不存在磨損。





( 96.2% ) ( 3.8 % )
標簽: 齒輪箱 齒輪 電機
