檢測地點：鍛造車間

檢測工具：便攜式儀器 Leonova Emerald

檢測目的：對設備進行運行狀態檢測，掌握設備運行狀況。

檢測技術：HD 高清沖擊脈沖技術 (采用 HD 沖擊脈沖測試，可以提早到 3-6 個月發現軸承的故障，預知軸承的早期、中期、晚期故障，潤滑是否良好；通過HD沖擊脈沖頻譜分析， 很容易分清是齒輪問題還是軸承問題) 和振動檢測技術 (含較好齒輪箱診斷技術：時 間同步平均、虛擬轉速、高清轉頻追蹤技術及圓坐標，清晰的看出齒輪嚙合故障) 相結合。

檢測設備及基本狀況：

一、數據分析

一) 4 工位

1 、主軸承 1

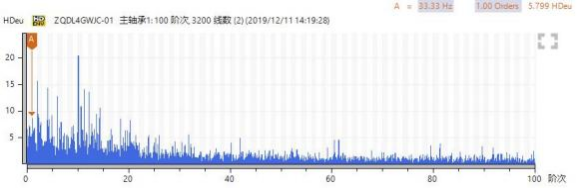

高清包絡譜中未發現軸承故障征兆，軸承無故障，頻譜如下：

振動頻譜中未發現規律性信號，無突出的諧波信號，且值不高，振動頻譜如下：

2、主軸 2

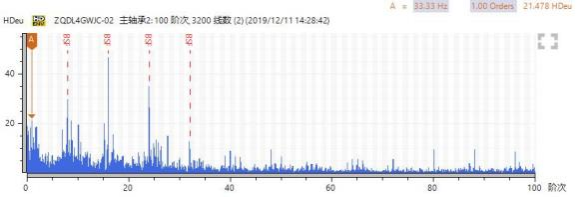

高清包絡譜中存在規律性的滾動體故障頻率及其諧波信號，但值不高，滾動體存在早期損傷，頻 譜如下：

振動頻譜中也存在滾動體部分故障特征信號，但無突出的諧波信號，且值不高，振動頻譜如下：

二) 01L 工位

主軸

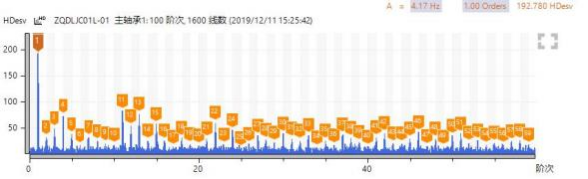

沖擊脈沖頻譜中未發現軸承故障頻率信號，軸承無故障，潤滑良好，主要成分為轉頻及其諧波信 號，疑似主軸太長所致的間隙沖擊信號，沖擊脈沖頻譜如下：

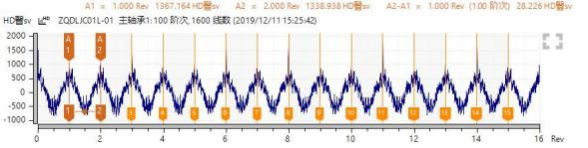

時域信號如下，存在規律性的周期信號，每個周期一個沖擊信號

振動頻譜中主要成分為 1 倍轉頻及其諧波信號，但值不高，為正常的間隙松動現象，振動頻譜如下：

二、結論及建議

1、4 工位主軸 1 軸承無故障，潤滑良，主軸 2 軸承存在早期的滾動體損傷，建議持續關注。

2、01L 工位主軸軸承無故障，潤滑良。
