一、輥壓機在線監測的必要性

1、設備的重要性：

   由于輥壓機的轉速低（18.7r/min）和載荷變化頻繁， 2011年7月13日之前在這種工礦前提下該公司通過振動和溫度監測沒能發現設備的故障，導致軸承損壞及輥壓機的軸拉傷無法修復，被迫停機檢修，一個FAG軸承75萬、輥壓機輥?zhàn)虞S240萬，直接損失310萬，由于事先沒有現存的輥?zhàn)樱€得停機等待設備到來花了15天檢修時間，一天產值是100萬，給公司造成了巨大的損失。

    輥壓機是水泥廠關鍵設備，對于整個水泥生產而言，輥壓機運行的好壞，直接影響水泥生產，從而影響整個公司的產量、效益和安全。目前,隨著水泥企業設備管理水平的提高，設備的利用率越來越高，無論載荷，有效工作時間不斷提高，對輥壓機的性要求越來越高，“保輥壓機”就是“保產量。

2、輥壓機特點

   輥壓機在粉磨系統中采用基于料層粉磨技術的輥壓機及配套的集打散、分級、烘干于一體的選粉機，可與球磨機配合或自成系統組成各種各樣的工藝流程，如預粉磨、混合粉磨、半終粉磨及終粉磨等系統。由于粉磨機理的改變，輥壓機及其系統工藝技術可使粉磨系統電耗降低50- *** ，產量提高100-300%；適用于水泥生料或熟料、新建廠或老廠改造的粉磨系統，且改變由于新標準的采用而使粉磨能力不足的現狀。

對于輥壓機這種特種設備，采用振動測試存在方方面面的問題。轉速低，載貨的變化（如進入物料的大小導致載貨的變化受到?jīng)_擊的影響），這些因素都將直接影響數據采集，往往取不到所想要的信號，使得測試效果不好。達不到預期的效果。

二、基水泥輥壓機在線監測系統

該水泥6#和7#輥壓機的在線監測系統采用的是3C INS12緊湊型在線狀態監控系統，輥壓機的轉速低（18.7r/min）和載荷變化頻繁，由于其低轉速和變載的特殊性，采用是的沖擊脈沖HD測試技術解決低速和變載的問題。

1、輥壓機參數

電機功率：1120KW

電機轉速：998轉/分

輥壓機運行轉速：18.7轉/分

軸承型號為FAG非標軸承

3、 測點說明

◆在輥壓機動輥軸兩端軸承座上各安裝一個沖擊脈沖傳感器及一個轉速傳感器，監測軸承運行狀態，做到早期預警，監測潤滑問題；

◆在輥壓機定輥軸兩端軸承座上各安裝一個沖擊脈沖傳感器，監測軸承運行狀態，做到早期預警，監測潤滑問題；

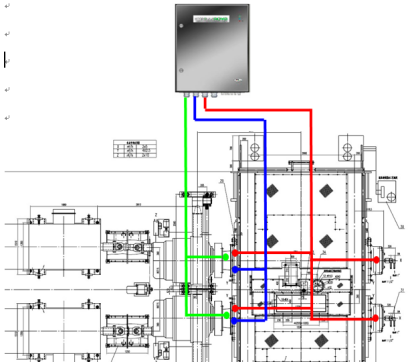

4、測點布置圖

●--------振動傳感器

●--------轉速傳感器

●--------沖擊脈沖傳感器

 在線系統現場安裝位置
